AnA4VSO model kodinasosning konfiguratsiyasini tavsiflaydi. Bu almashtirishni talab qilishdan oldin o'zgartirish, boshqarish, aylanish va mexanik interfeyslarni aniqlashga yordam beradi. Bu o'z-o'zidan boshqa nasos mashinangizga mos kelishini yoki to'g'ri ishlashini tasdiqlamaydi.
Bosch Rexroth hujjatlari quyida foydalanish bilan solishtirildi14 ta buyurtma pozitsiyasi, 14 belgi emas. Ba'zi pozitsiyalar bir nechta belgilarni o'z ichiga oladi; boshqalarda standart versiya uchun kod yo'q. Ushbu qo'llanmada bir xil konfiguratsiya qatori uchun "model kodi" va "tur kodi" ishlatiladi.
To'liq nom varaqasi va tegishli sanasi ko'rsatilgan ma'lumotlar varag'idan boshlang. Keyin maydonlarni dekodlang va ularning kombinatsiyalarini tekshiring. Bu hujjatga asoslangan identifikatsiya qoʻllanmasi-; taklif qilinayotgan birlik uchun chizmalar va texnik xususiyatlar buyurtma uchun muhim bo'lib qoladi.
1. Dekodlashdan oldin to'g'ri ma'lumotlar varag'ini tanlang
Ushbu qo'llanmadagi taqqoslashlar uchun uchta nashr tegishli:
| Hujjat | Bu yerda foydalaniladigan doira |
|---|---|
| RE 92050/2023-06-15 | Ishlagan misol uchun -metrik turdagi kod jadvali ishlatilgan |
| RE 92050/04.09 | Eski yozuvlarni tekshirish uchun tarixiy metrik jadval ishlatiladi |
| RA 92050-A/06.09 | SAE va metrik versiyalarni o'lchami bo'yicha qamrab olgan Shimoliy Amerika jadvali |
Bular uchinchi shaxslar tomonidan joylashtirilgan Bosch Rexroth hujjatlari. Sanalar bu yerda foydalanilgan nashrlarni belgilaydi; ular nashrning eng so'nggisi ekanligi yoki ro'yxatdagi konfiguratsiya hozirda taqdim etilganligi haqidagi da'vo emas.

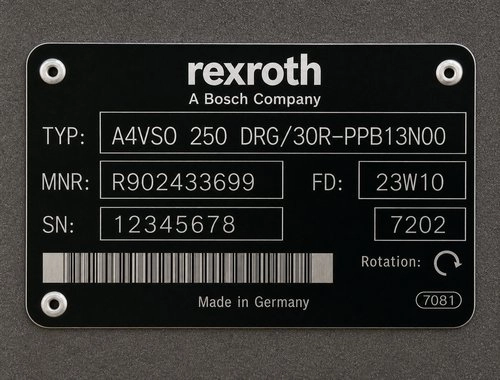

Butun nom lavhasini suratga oling. Foydalanish bo'yicha qo'llanma RE 92050-01-B/2023-09-28, . 21 va 30-bandda aniqlanganTiptur kodi sifatida,MNRmaterial raqami sifatida,SNseriya raqami sifatida vaFDishlab chiqarilgan sana sifatida. Shuningdek, u aylanish belgisini va ixtiyoriy mijozning material raqamini ko'rsatadi,CNR.
Ishlab chiqarilgan sana hujjatlarni qidirishni toraytirishga yordam beradi. Tur kodi va MNRni birga saqlang: qo'llanma ikkalasini ham o'rnatishdan oldin buyurtmani tasdiqlash bilan solishtirishni talab qiladi. MNR 14-pozitsiyali jadval bilan dekodlash uchun boshqa qator emas, alohida identifikatordir.
Shimoliy Amerika jadvalida,AA4VSSAE versiyasini aniqlaydi vaA4VSmetrik versiyasi. Prefiksni boshlang'ich ko'rsatma sifatida ko'rib chiqing. To'liq kod, o'lcham va interfeys chizmalari hali ham rozi bo'lishi kerak.
2. A4VSO model kodi misoli: barcha 14 pozitsiya
Ushbu misol NG 180 yozuvlarini ko'rsatadiRE 92050/2023-06-15. Bu dekodlash mashqlari,-mahsulotlar roʻyxati yoki almashtirishni tasdiqlash emas.
A4VSO 180 DR /30 R -VPB 25 N00
| Lavozim | Misol qiymati | Ushbu nashrdagi ma'no |
|---|---|---|
| 01 | Kod yo'q | Mineral moy va HFD suyuqlik versiyasi; boshqa suyuqlik/versiya yozuvlarida cheklovlar mavjud |
| 02 | A4VS | O'zgaruvchan eksenel piston bloki konstruktsiyasi |
| 03 | Kod yo'q | Zaryadlovchi nasossiz |
| 04 | O | Ochiq tutashuv uchun nasos; bu O harfi |
| 05 | 180 | NG 180; maksimal geometrik siljish 180 sm³/rev |
| 06 | DR | Bosim regulyatori,-bir tomonlama aylanish; 92060 boshqaruv ma'lumotlar jadvali |
| 07 | 30 | 3-seriya, indeks 0 |
| 08 | R | Chalg'igan miliga qaralganda soat yo'nalishi bo'yicha |
| 09 | V | FKM muhrlash materiallari / HFD ishlashi |
| 10 | P | DIN 6885 bo'yicha parallel kalitli mil |
| 11 | B | ISO 3019-2 asosidagi metrik toʻrtta teshikli oʻrnatish gardish- |
| 12 | 25 | Yanal B/S SAE gardish portlari 90 daraja ofset, metrik mahkamlash iplari; B ga qarama-qarshi qo'shimcha B1, yetkazib berishda ulangan |
| 13 | N00 | Haydovchisiz |
| 14 | Yo'q | Filtrlash pozitsiyasi faqat ushbu nashrdagi DS.. boshqaruv elementlari uchun ko'rsatilgan; DR DS emas |
Manba: RE 92050/2023-06-15, . 2–5-bet. Mavjudlik matritsasi va izohlar alohida o'lchamlarga tegishli. Bu yozuvlar erkin almashtiriladigan variantlar emas.
Kombinatsiyalarni va individual ma'nolarni tekshiring:
- Hajmi va seriyasi:jadval NG 40 va 71 ga 10 kodini belgilaydi, 11 faqat HD va EP boshqaruvlari uchun ko'rsatilgan. Kod 30 sanab o'tilgan NG 125–1000 o'lchamlari uchun amal qiladi. NG 180 30 bilan ushbu jadvalga mos keladi.
- Hajmi va gardish:B sanab o'tilgan NG 40–370 o'lchamlari uchun amal qiladi; H NG 500–1000 uchun amal qiladi. Boshqa juftlik uchun konfiguratsiya-maxsus tushuntirish kerak.
- Port plitasi va haydovchi:port plitasi 13 drayvlar orqali N00 yoki K bilan cheklangan. 13/U.. kombinatsiyasini ushbu standart jadvaldan tasdiqlash mumkin emas.
Agar ulanish hal qilinmasa, yozilgan kodni saqlang. Xato deb atashdan oldin boshqa nashr, toʻliq boʻlmagan transkripsiya yoki standart jadvaldan tashqarida konfiguratsiya mavjudligini tekshiring.
3. O'zgartirish, aylanish va boshqarishni to'g'ri o'qing
Deplasman maksimal geometrik qiymatdir.O'lchamdagi yozuv bir aylanish uchun sm³dagi Vg maks. Haqiqiy siljish siljish plitasining holatiga qarab o'zgaradi. Shuning uchun o'lchamni belgilash kafolatlangan ish oqimi emas.
Aylanish belgilangan ko'rish yo'nalishiga ega.R - soat yo'nalishi bo'yicha va L - soat miliga teskari-, qo'zg'aysan milida ko'rsatilgan. Yo'riqnomaning . 21 va 31-betlarida ko'rsatilganidek, ushbu konventsiyadan foydalangan holda haydovchi va nom lavhasini solishtiring.
Boshqaruv kodi boshqa hujjatga olib keladi.U boshqaruv oilasini aniqlaydi, amaldagi boshqaruv varaqasi esa sxema tafsilotlari, sozlash diapazonlari va port talablarini beradi.
| 2023 havolalarida nazorat | Ma'lumotlar varag'i raqami |
|---|---|
| DR, DP, FR, DFR | 92060 |
| LR2, LR3, LR2N, LR3N | 92064 |
| MA, EM | 92072 |
| HM, HS5, EO | 92076 |
| HD | 92080 |
| DS2 / DS3 | 92057 / 92059 |
| DFE1 | 92088 |
| SYDFE | 30035 |
Manbalar: RE 92050/2023-06-15, p. 2 va RE 92050-01-B/2023-09-28, p. 5.
Bu tarixiy kodlar uchun universal xarita emas, balki 2023 yilgi mos yozuvlar xaritasi. RE/RA belgilanishi va tahririga ham mos keling. Tarixiy varaqlarda DS1 ro'yxati 92056 ga qarshi; DS2 yoki DS3 bilan almashinish imkoniyatini yaratmaydi.
Orqali disklar uchun K konversiyasiz variantni, U esa universal orqali diskni bildiradi. Faqatgina K yoki U ni toʻliq interfeys spetsifikatsiyasi sifatida koʻrib chiqish oʻrniga, tegishli jadvaldagi toʻliq qoʻshimchani va uning oʻlchamiga xos gardish/bogʻlovchi birikmasini-oʻqing.
Savdo mahsuloti haqida umumiy ma'lumot uchun qarangSheungchakning A4VSO nasos sahifasi. Konfiguratsiyani muhokama qilishda to'liq kod va taklif qilingan qurilma chizmasidan foydalaning.
5. Bosim konfiguratsiyaga bog'liq
Faqat "A4VSO" dan bosim darajasini belgilamang. RE 92050/2023-06-15 da ish bosimi jadvali port plitalarini ajratib turadi:
| Port plitasi | Nominal bosim | Maksimal bosim | Qo'llash doirasi |
|---|---|---|---|
| 13 yoki 25 | 350 bar | 400 bar | Amaldagi konfiguratsiya va suyuqlik shartlari hali ham amal qiladi |
| 36 | 380 bar | 420 bar | Tanlangan boshqaruv elementlariga ega NG 370 yuqori{1}}tezkor versiyasi uchun ro‘yxatga kiritilgan |
Maksimal bosim qiymatlari -a ga bo'ysunadi1 soniyali yagona ish davri, Maksimal bosimda 300 soat umumiy ish vaqti, va taxminanmaksimal bir million tsikl. Ular doimiy reytinglar yoki xizmat muddati-va'dalari emas, balki operatsion cheklovlardir.
Port plitasi 36 shuningdek, nazoratga{1}}bog'liq bo'lgan minimal ish bosimiga ega: belgilangan oqim yoki masofadan boshqariladigan bosim-nazorat tuzilmalari uchun 30 bar va DFE1 va HS5(E)V uchun 40 bar. Jadvalda alohida ro'yxatlar mavjud15 bar mutlaqaylanish tezligi va burilish burchagiga bog'liq bo'lgan B dagi yuqori-bosim-yon minimal sifatida; pastroq qiymatlar so'rov bo'yicha.
Belgilangan ishchi bosim diapazoni-moyga asoslangan-suyuqlikni nazarda tutadi. U har bir gidravlik suyuqlik uchun sozlamalarni o'rnatmaydi yoki mavjud tizimda bosimni oshirishga ruxsat bermaydi. Manba: RE 92050/2023-06-15, . 2-3 va 8-betlar.
6. Ishlash va filtrlashni kodni o'qishdan alohida saqlang
Ishlash jadvalini tanlash uchun o'lcham va ijro versiyasidan foydalaning. Uning nazariy oqimi, quvvat va moment qiymatlari samaradorlik va tolerantliklarni istisno qiladi. Savdo jadvali yoki o'zgartirish hisobi amaldagi ish chegaralarini almashtira olmaydi.
Standart aylanish guruhi uchun keltirilgan tezlik shartlariga mineral{0}}moyga asoslangan suyuqlik- va 16–36 mm²/s optimal yopishqoqlik kiradi. Vg maxdagi nnom qatori S assimilyatsiya portidagi mutlaq 1 barga ishora qiladi. nmax qatori alohida oshirilgan{7}}kirish-bosimlari va kamaytirilgan-yer almashish shartlariga ega. Yuqori{11}}tezkor versiyalarda alohida jadvallar mavjud. Izohni bir parametr qatoridan boshqasiga o'tkazmang. RE 92050/2023-06-15, . 9–11-betlarga qarang.
Filtrlash uchun,13-pozitsiyadagi N00 haydash yo'q degan ma'noni anglatadi. Uni 14-pozitsiyadagi quyidagi N belgisi bilan aralashtirib yubormaslik kerak:
- Agar N yoki Z aniq yozilgan boʻlsa va tegishli jadval boshqaruvni qamrab olsa, belgilangan filtrsiz-filtr yoki oraliq/sendvich-plastinka-filtr variantini oʻqing. Bu gidravlik tizimdagi barcha filtrlashni tasvirlamaydi.
- Agar keyingi belgi yozilmagan bo'lsa, pozitsiya tegishli yoki yo'qligini va transkripsiya tugallanganligini tekshiring. Faqat yo'qligi filtrlash konfiguratsiyasini o'rnatmaydi.
- Agar yozilgan qo'shimcha jadvalga zid bo'lsa, uni saqlab qo'ying va tushuntirishga harakat qiling. 2023 yilgi qoʻllanmaning LR2 nomli koʻrsatkichi N00N bilan tugaydi, 2023 yilgi maʼlumotlar varaqasi esa 14-pozitsiyani DS.. boshqaruvlari bilan cheklaydi. Ushbu rasm haqiqiy birlik uchun buyurtma qoidasini hal qila olmaydi.
Manbalar: RE 92050/2023-06-15, p. 5, RA 92050-A/06.09, p. 4 va RE 92050-01-B/2023-09-28, p. 21.
7. A4VSO so'rovi uchun tafsilotlarni tayyorlang
Narxni so'rashdan oldin, yig'ing:
- Typ, MNR, SN, FD va aylanishni o'z ichiga olgan barcha nom lavhasining aniq fotosurati.
- To'liq kod, jumladan, tinish belgilari va noaniq belgilar yozilgan.
- Uskunani qo'llash, ish tezligi, ish bosimi, suyuqlik va nazorat talablari.
- Mavjud o'rnatish chizmalari va milya, gardish, portlar va haydovchining fotosuratlari.
- Kerakli miqdor va yetkazib berish manzili.
Kodni, taklif qilingan blokning chizmasini va o'rnatilgan interfeyslarni birgalikda solishtiring. Hajmi/seriyani, aylanishni, muhrlarni, boshqaruvni, gardishni, milni, port plitasini va o'tkazgichni kombinatsiya sifatida tekshiring. Oʻxshash koʻrinishdagi belgini-qabul qilish oʻrniga, hal qilinmagan maydonlar uchun yozma tushuntirish soʻrang.
Ishlab chiqaruvchining yo'riqnomasi, p. 5 buyurtmani tasdiqlash va o'rnatish chizmasini zarur hujjatlar sifatida belgilaydi. Uning loyihasi{2}}rejalashtirish eslatmalari, p. 78 loyihani yakunlashdan oldin majburiy o'rnatish chizmasini talab qiladi. Kodni o'qish ham ishlatilgan nasosning holati yoki xizmat ko'rsatish tarixini aniqlay olmaydi.
Sheungchakdan A4VSO kotirovkasini so'rang:dan foydalaningso'rov sahifasi, yoki nom plastinkasi fotosuratlari va talablarini elektron pochta manziliga yuboringsales@sheungchak.com. Taqdim etilgan ishlab chiqaruvchi/brend, to'liq konfiguratsiya, chizma, tegishli spetsifikatsiyalar, mavjudlik va etkazib berish vaqtini aniqlash uchun kotirovkadan so'rang.
Ushbu qo'llanmadagi Bosch Rexroth havolalari hujjatlashtirilgan kodlash tizimini tushuntiradi. Ular ishlab chiqaruvchini, avtorizatsiya holatini yoki boshqa yetkazib beruvchi tomonidan taklif qilingan mahsulotning almashtirilishini belgilamaydi; bu tafsilotlar kotirovka va qo'llab-quvvatlovchi hujjatlarga tegishli.
