Guangdong Sheungchak Hydraulic Technology Co., Ltd. Xitoyda a4vg125 yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Katta tajribaga ega bo'lgan holda, biz sizni fabrikamizdan sotiladigan yuqori{5}}a4vg125 ni sotib olishingizni chin dildan tabriklaymiz. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega. Kotirovka uchun biz bilan bog'laning.

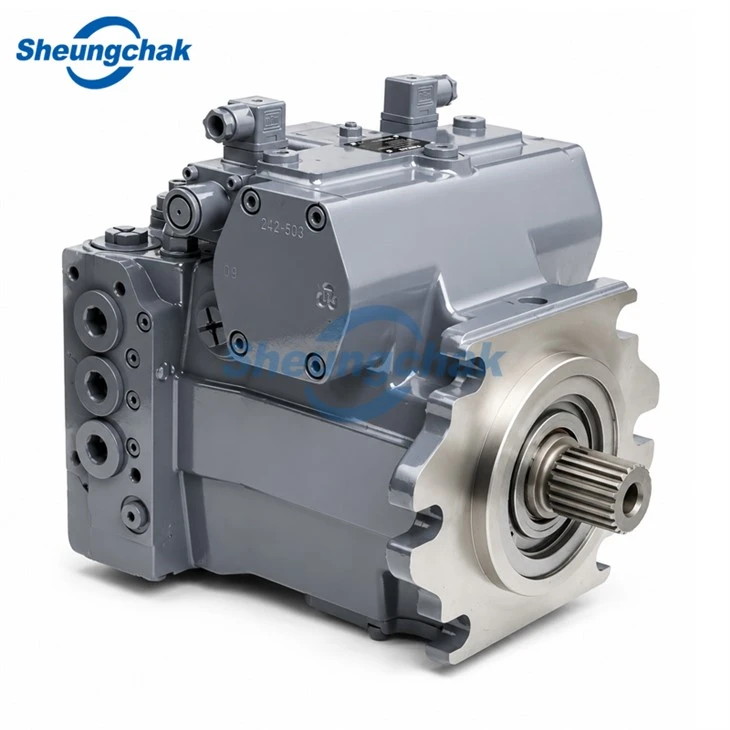

A4VG125 - bu yopiq-oʻzgaruvchan pistonli nasos. Swashplate turi. Mashinaga moyni bir tomonga yuborishdan ko'ra ko'proq narsani qilish uchun nasos kerak bo'lgan gidrostatik haydovchi tizimlar uchun ishlab chiqilgan. Oqim tezlik va siljish bilan o'zgaradi va chayqalish plitasi neytralni kesib o'tganda, oqim yo'nalishi ham o'zgaradi. Bu nasosning oddiy ochiq aylanishli ishchi nasosi kabi ishlov berish o‘rniga, haydovchi zanjirlarida ishlatilishining asosiy sabablaridan biri.
Yana bir amaliy jihat - bu qurilmaga qancha miqdorda o'rnatilgan. 125 oʻlchamli oilaga tegishli boʻlib, u quvvatni oshirish va uchuvchi moy bilan taʼminlash uchun oʻrnatilgan yordamchi nasos, oshirish funksiyasi bilan yuqori{2}}bosimni kamaytirish klapanlari, sozlanishi bosimni oʻchirish-va haydovchi orqali ixtiyoriy ravishda oʻz ichiga oladi. Shunday qilib, paket yechib tashlanmaydi. Haqiqiy mashinalarda bu gidravlik sxemani boshqarishni osonlashtiradi.
A4VG125 odatda qayerda mantiqiy? Sayohat birinchi navbatda haydaydi. Bu qism aniq. Yo'l texnikasi, ayniqsa gidrostatik harakat va tebranish haydovchi sxemalari allaqachon rasmda bo'lgan joylarda. Materiallarga ishlov berish, yuk mashinalari, kranlar, havo platformalari va boshqa-magistraldan tashqari uskunalar ham xuddi shunday yopiq loop mantiqiga mos keladi. Bu, asosan, neft ta'minoti emas, balki boshqariladigan harakatga muhtoj bo'lgan mashinalar uchun nasosdir.
Asosiy xususiyatlar va afzalliklar
Yopiq{0}} sxema konstruksiyasi nasos va dvigatel bir halqada ishlaydigan gidrostatik qoʻzgʻalish tizimlariga mos keladi.
O'zgaruvchan siljish plitasining joy almashishi mashinaga bitta sobit oqim bilan yashash o'rniga chiqishni muammosiz o'zgartirishga imkon beradi.
Oqim yo'nalishi neytral orqali o'zgaradi, shuning uchun oldinga va teskari boshqaruvni to'g'ridan-to'g'ri nasos tomonida boshqarish mumkin.
Integratsiyalashgan kuchaytirish va uchuvchi moy ta'minoti haydovchi paketini yanada ixcham saqlashga yordam beradi.
400/450 bardagi bosim darajasi jiddiy mobil{2}}drayv vazifasini bajarish uchun etarli joy beradi.
Drayv versiyalari- orqali mavjud, shuning uchun tandem tartiblari va qo'shimcha nasos birikmalari mumkin.
Boshqaruv imkoniyatlari keng: NV, HD, HW, DA, DG, EP, EZ, ET va BT 125 o'lchamli oila diapazonining bir qismidir.
125 o'lchami kattaroq ramkalar oilasiga o'tmasdan 90 dan ko'proq natija beradi. Yaxshi oʻrta-to-yuqorigi yopiq-koʻchadan oʻlchami.
[Sizning arizangiz haqida muhandislarimiz bilan suhbatlashing →]
Texnik spetsifikatsiyalar
|
Model |
Boshqarish turi |
Siqilish (cc/dev) |
Kuchaytiruvchi nasos (cc/dev) |
Nominal bosim (bar) |
Maksimal bosim (bar) |
Vg maks (rpm) da nominal tezlik |
Cheklangan maksimal tezlik (rpm) |
Intervalli maksimal tezlik (rpm) |
Oqim nnom va Vg maksimal (L/min) |
Taxminan Og'irligi (kg) |
|
A4VG125NV |
Boshqaruv modulisiz |
125 |
28.3 |
400 |
450 |
2850 |
3250 |
3450 |
356 |
80 |
|
A4VG125HD |
Gidravlik pilot{0}}bosim bilan bog'liq |
125 |
28.3 |
400 |
450 |
2850 |
3250 |
3450 |
356 |
80 |
|
A4VG125HW |
Gidravlik mexanik servo |
125 |
28.3 |
400 |
450 |
2850 |
3250 |
3450 |
356 |
80 |
|
A4VG125EP |
Elektr proportsional |
125 |
28.3 |
400 |
450 |
2850 |
3250 |
3450 |
356 |
80 |
Hajmi 125, 125 kubometr sig'im, 28,3 kub-ko'taruvchi nasos hajmi, Vg maks.da 2850 rpm nominal tezlik, 3250 rpm cheklangan maksimal tezlik, 3450 rpm intervalgacha maksimal tezlik, 356 L/min oqim, nnomtor va V706 da nnomtor va V706 da. haydashsiz taxminan 80 kg og'irlik.
02/03/10/13 port plitalari uchun umumiy o'lchamdagi 125 port tartibida A/B ishchi portlari SAE 1 1/4 dyuym, S assimilyatsiya porti M48 × 2, drenaj portlari T1 / T2 M33 × 2, kuchaytiruvchi kirish G - M22 × 1,5 va M22 × 1,5 PS1 va uchuvchi. portlari MA / MB / MH M12 × 1,5. Port plitasi 22 bir xil A/B o'lchamidan va 125 o'lcham uchun ko'rsatilgan ulanishda bir xil M48 × 2 assimilyatsiya o'lchamidan foydalanadi.
Millar uchun 125 o'lcham odatda DIN 5480 Z - W40 × 2 × 18 × 9g va A - W45 × 2 × 21 × 9g, shuningdek, 13T 8/16DP da ANSI S - 1 3/4 va 15T 8/16DP da T - 2 ni ko'rsatadi. Ha, bu modelning boshida mil detallari muhim ahamiyatga ega. Bu bitta oldingi fotosuratdan taxmin qilmoqchi bo'lgan nasos turi emas.
[Sizning joy o'zgartirishingiz va boshqaruv turi uchun taklif so'rang →]
U qanday ishlaydi
Mil aylanuvchi guruhni aylantiradi va chayqalish plitasi nasos zarbasini yaratadi
A4VG125 ichida qo'zg'aysan mili silindr blokini aylantiradi va pistonlar chayqalish plitasiga qarshi ishlaydi. Plitalar egilgandan so'ng, har bir piston assimilyatsiya va tushirish davrini boshlaydi. Ko'proq burchak ko'proq joy almashtirishni anglatadi. Burchak va chiqish tushishini kamaytiring. Aylanadigan guruhni tasavvur qilganingizdan so'ng, juda oddiy.
Pastadir yopiq qoladi va yog 'yo'nalishi teskari bo'lishi mumkin
Aynan shu narsa A4VG ni oddiy ochiq{1}}pompadan farq qiladi. Yog 'nasosi va dvigatel o'rtasida gidrostatik halqada aylanadi va egilish plitasi neytraldan o'tganda, oqim yo'nalishi o'zgaradi. Shunday qilib, mashina barcha ishlarni bajaradigan alohida yo'nalishni o'rnatmasdan oldinga va teskari harakatlanishni silliq qiladi.
Qo'llab-quvvatlash funktsiyalari haydovchi qismini jonli ushlab turadi, shunchaki aylanmaydi
Yopiq pastadir asosiy nasos qismidan ko'proq narsani talab qiladi. -125 oʻlchamli oila kuchaytiruvchi va uchuvchi taʼminot uchun oʻrnatilgan yordamchi nasosni, shuningdek, bosimni oʻchirish-va oshirish funksiyasi bilan yuqori bosimni bartaraf qilishni oʻz ichiga oladi. Shuning uchun paket ixcham bo'lib qoladi va hali ham yalang'och nasos bloki o'rniga haqiqiy gidrostatik haydovchi nasos kabi ishlaydi.
Model diapazoni
|
Boshqarish turi |
Modellar |
Oddiy dastur |
|
HD |
A4VG125 |
Shlangi uchuvchi joy almashinuvini boshqarish, mobil sayohat drayvlari |
|
HW |
A4VG125 |
Qo'lda tutqichli{0}}boshqariladigan joy almashinuvini boshqarish tizimlari |
|
DG |
A4VG125 |
Masofadan boshqarishning gidravlik sxemalari |
|
DA |
A4VG125 |
Avtomatik haydashni boshqarish, yo'l mashinalarining harakatlantiruvchi tizimlari |
|
EP |
A4VG125 |
Elektro{0}}gidravlik proportsional siljishni boshqarish tizimlari |
|
EZ |
A4VG125 |
Ikki-pozitsiyali elektr almashinish boshqaruvi |
|
ET |
A4VG125 |
To'g'ridan-to'g'ri elektr proportsional boshqaruv tizimlari |
|
HD1 / HD2 |
A4VG125 |
Gidrostatik drayvlar uchun optimallashtirilgan gidravlik uchuvchi boshqaruv |
|
DA1 / DA2 |
A4VG125 |
Sayohat haydash va{0}}bog'liq boshqaruv ilovalarini yuklash |
Ilovalar va sanoat
Qurilish mashinalari
Magistral mashinalarda-gidrostatik harakatlanish tizimlariga juda mos keladi. Bunday yopiq pastadirli nasos o'sha dunyoga tegishli.
Yo'l mashinalari
Yo'l roliklari va shunga o'xshash mashinalar ixcham gidrostatik nasoslar muhim bo'lgan-yopiq sxemali harakat va tebranish haydovchilaridan foydalanadi. Bu A4VG platformasi uchun qulayroq yo'nalishlardan biridir.
Qishloq xo'jaligi mashinalari
Kengroq mobil{0}}mashina joylashuvi qishloq xoʻjaligi texnikasini ham oʻz ichiga oladi, ayniqsa, oddiy sxemalardan koʻra gidrostatik harakatni boshqarish afzalroq boʻlgan joylarda.
Materiallarga ishlov berish
Ishlash mashinalaridagi gidrostatik sayohat tizimlari, ayniqsa, boshqariladigan harakat va ixcham qadoqlash muhim bo'lgan joylarda yana bir amaliy mos keladi.
Kranlar va havo platformalari
Ushbu mahsulot toifasidagi mobil{0}}mashina yechimlari, shuningdek, kranlar va havo platformalariga ham ishora qiladi, bu esa ixcham yuqori bosimli gidrostatik haydovchi sxemalariga mos keladi.
Maxsus transport vositalari
Mashina integratsiyalashgan qoʻllab-quvvatlash funksiyalariga ega boʻlgan ixcham yopiq{0}}halqali drayvlar toʻplamiga muhtoj boʻlsa, A4VG125 odatda oddiy ochiq aylanishli nasosni sozlashdan koʻra koʻproq maʼnoga ega boʻladi.
Biz haqimizda
Sheungchak - nasoslar, motorlar, klapanlar va tegishli ehtiyot qismlarga qaratilgan OEM gidravlika ishlab chiqaruvchisi. Biz o'z mahsulotlarimizni ishlab chiqaramiz va mijozlarni modelni tasdiqlashdan jo'natish orqali qo'llab-quvvatlaymiz.
Aksariyat xaridorlar haqiqatan ham bir nechta asosiy narsalarni tekshiradilar.
Model to'g'ri yoki yo'q. Sifat barqaror yoki yo'q. Yetkazib berish vaqti aniq yoki yo'q.
Biz A4VG125 buyurtmalarini ham shunday hal qilamiz.
OEM ishlab chiqarish
Nom lavhasini moslashtirish
Paketni sozlash
Chizma yoki namunani tasdiqlash
Eksport jo'natishni qo'llab-quvvatlash
Biznesda yillar
20+ yil
Asosiy mahsulotlar
Eksenel pistonli nasoslar / gidravlik motorlar / klapanlar / ehtiyot qismlar
Asosiy bozorlar
Yevropa / Janubiy Amerika / Yaqin Sharq / Janubi-Sharqiy Osiyo / Afrika
Asosiy kuchli tomonlar
OEM ishlab chiqarish / texnik yordam / barqaror yetkazib berish muddati / eksport xizmati
Sertifikatlar
Sertifikat nomi
Sertifikat nomi
Sertifikat nomi
Sertifikat nomi
Sertifikat nomi
Fabrikamız va jihozlarimiz
kooperativ hamkori
Biz biznesimizni kengaytirish uchun kooperativ hamkor izlayapmiz.
Tez-tez so'raladigan savollar Kontentni ko'rsatish
1) A4VG125 ochiq-pompami?
Yo'q. Bu yopiq-o'zgaruvchan o'zgaruvchan pistonli nasos. Agar mashina ochiq halqali gidravlik tizim atrofida qurilgan bo'lsa, bu nasosning turi emas.
2) "125" nimani anglatadi?
Bu nasosning asosiy o'lchamidir. NG125 da ish hajmi 125 cc/rev, o'rnatilgan kuchaytirgich nasosi esa 28,3 cc/dev.
3) A4VG125 qanday bosimga bardosh bera oladi?
Nominal bosim 400 bar va maksimal bosim 450 bar. 450 bar raqami yuqori chetidir, doimiy ish bosimi sifatida tasodifiy munosabatda bo'ladigan narsa emas.
4) 125 o'lchamga qanday tezlik va oqim xosdir?
Vg max da 125 o'lchami 2850 rpm nominal tezlikda va 356 L / min oqimda ko'rsatilgan. Cheklangan maksimal tezlik 3250 rpm, intervalgacha maksimal esa 3450 rpm.
5) Bu kuchaytiruvchi nasos bilan birga keladimi?
Ha. Bu oila kuchaytiruvchi va uchuvchi ta'minot uchun o'rnatilgan yordamchi nasosni o'z ichiga oladi va 125 o'lchamda bu sig'im 28,3 cc / ayni tashkil qiladi.
6) Qanday nazorat turlari keng tarqalgan?
125 o'lcham uchun ro'yxatga olingan oilaviy boshqaruv variantlari tuzilishiga qarab NV, HD, HW, DA, DG, EP, EZ, ET va BT ni o'z ichiga oladi. To'g'ri, mashina haydovchini qanday boshqarishni xohlashiga bog'liq.
7) A4VG125 sayohat drayvlarida ishlatilishi mumkinmi?
Ha. Bu nasos uslubiga mos keladigan asosiy yo'nalishlardan biridir. DA boshqaruvi-sayohat drayvlari uchun tezlik bilan bog'liq boshqaruv sifatida tavsiflanadi va butun A4VG platformasi gidrostatik yopiq-foydalanish atrofida qurilgan.
8) To'g'ri birlikni keltirishdan oldin nima kerak?
Eng yaxshi holatda, to'liq model kodini yuboring. Agar yoʻq boʻlsa, eski{1}}birlik rasmlari, mil detali, gardish, boshqaruv turi va port tartibini yuboring. A4VG125 da mil va port tafsilotlari erta ahamiyatga ega, chunki oila turli xil mil versiyalari, port plitalari va-disklarning kombinatsiyalarini o'z ichiga oladi.
